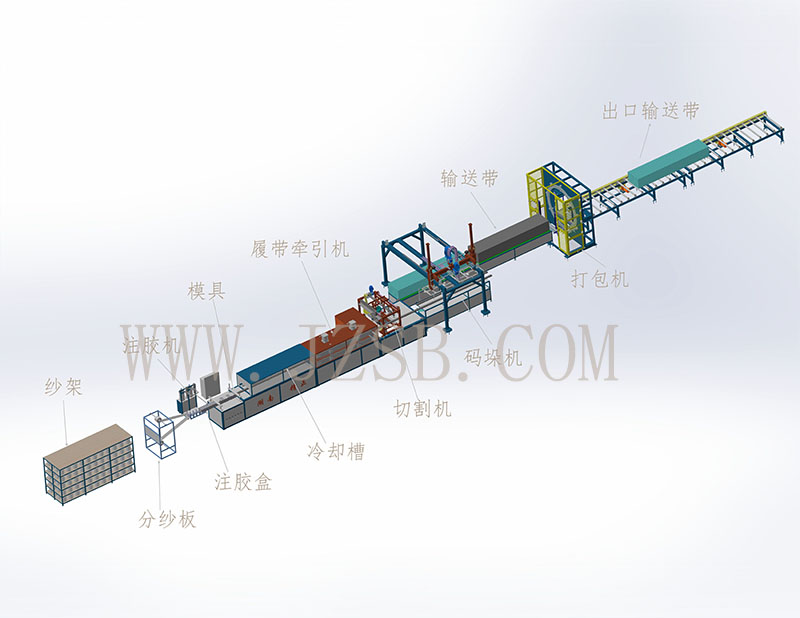

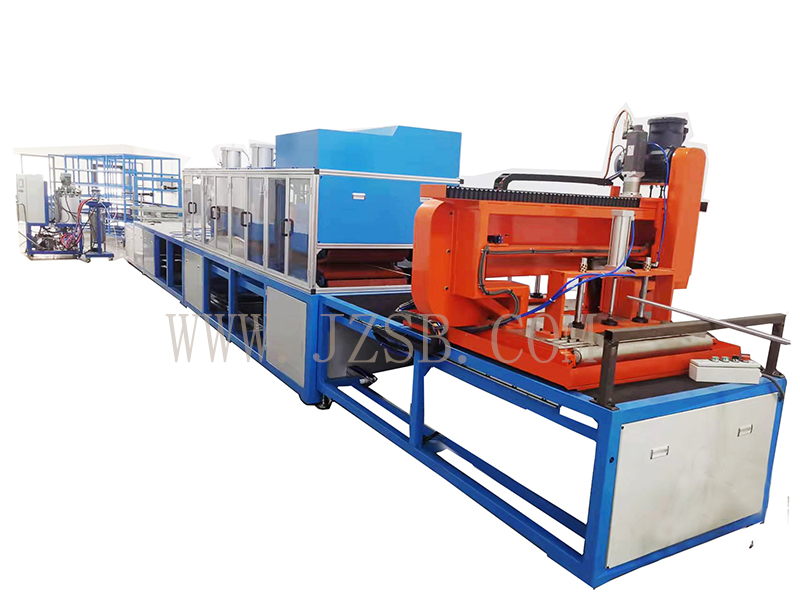

履帶式牽引拉擠機主要用于復合材料型材拉擠成型,生產線主要由收卷設備、切割設備、牽引設備、計米裝置、模具、膠槽組成。
設備框架選用優質型板材焊接加工而成,加工零件均自主加工,機械部分質量可靠,結構穩定,電氣采用西門子PLC自動控制整個設備,安全穩定可靠。
基本型號
規格 | 設備最大牽引力 | 牽引速度 | 設備功率 |
JZ-5T | 5T | 0.1-1.5m/min | 20-40kW |
JZ-10T | 10T | 0.1-1.5m/min | 30-50kW |
技術數據
設備最大夾持力 | 6T/12T |
牽引速度 | 0.1-1.5m/min |
夾持空間 | 350X80 mm |
夾持長度 | 1900mm |
履帶傳動功率 | 5.5Kw |
溫控加熱范圍 | 0-250°C |
收卷直徑 | Φ1700mm |
溫控精度(表控) | ±1°C |
設備總功率 | 28Kw |
電源供應 | 3X380V/50HZ |
最大進氣壓力 | 最大6bar |
尺寸 | 約25X3X2.2M |
履帶式牽引拉擠機的特點
設備運行穩定,效率高,噪音低
采用交互式HMI西門子觸摸屏控制
上下履帶采用雙減速機變頻電機傳動,可以做到精準同步
履帶帶有拉力過載自動報警
履帶牽引裝置有單機、交替、雙機三種牽引控制方式,便于生產工藝調整
牽引速度無級調節
兩套履帶可以單獨工作,保證設備運行穩定
主要電氣、氣動元件采用國際知名品牌,靈敏度高,故障率低
采用氣動橫向切割,氣動壓緊,氣動跟蹤,切割鋸片為無齒鋸片。
